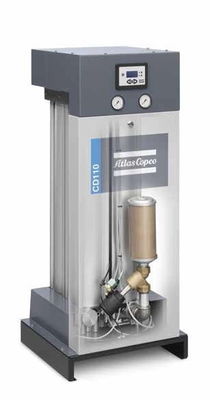

CD25-260 Heated Desiccant Type Dryer Multiscene Dengan Katup Stainless Steel

PENGERING UDARA PENGERING UDARA ATLAS COPCO CD25-260

Bagaimana cara kerja pengering pengering?
Pengering pengering terdiri dari dua menara yang diisi dengan pengering.Udara terkompresi basah melewati langsung melalui substansi, yang menyerap kelembaban.Pengering memiliki kapasitas adsorpsi yang terbatas sebelum harus dikeringkan.Oleh karena itu desain menara kembar.Sementara satu menara sedang mengeringkan udara, yang lainnya sedang dibuat ulang.

Atlas Copco menawarkan dua jenis pengering desikan, rangkaian pengering purge blower (nol) BD+ dan seri pengering desikan tanpa panas CD(+).Perbedaannya terletak pada proses regenerasinya.

1. Pengeringan
Udara terkompresi basah mengalir ke atas melalui pengering adsorben dari bawah ke atas (1).

2. Regenerasi
Pengering pengering tanpa panas – CD+:
Udara kering dari outlet menara pengering diperluas ke tekanan atmosfir dan dikirim melalui pengering jenuh, memaksa kelembaban yang terserap keluar (2 dan 4).
Setelah desorpsi, katup peniup ditutup dan bejana diberi tekanan ulang.

Blower (nol) purge desiccant dryer – BD+:
Blower (5) mengambil udara sekitar dan meniupkannya ke pemanas eksternal (6).Udara panas kemudian dikirim melalui pengering jenuh (2), memaksa uap air yang terserap keluar.

3. Pendinginan (BD+)
BD+ dengan pembersihan:
Setelah fase pemanasan, desikan didinginkan dengan memperluas udara bertekanan kering dari saluran keluar bejana penyerap di atas
menara panas yang diaktifkan kembali.

BD+ dengan pembersihan nol:
Setelah fase pemanasan, peniup mengambil udara sekitar dan mengirimkannya melalui menara yang diaktifkan kembali dari bawah ke atas.

4. Beralih
Setelah regenerasi, sakelar pengeringan dari menara jenuh ke menara regenerasi (3).

CD 25-260 Investasi kompetitif & keandalan luar biasa

1, Operasi yang andal
Dirancang untuk bekerja dengan andal pada operasi aliran udara 100% yang berkelanjutan, sedangkan sebagian besar pengering di pasaran hanya dibuat untuk bekerja pada 70% hingga 80%.Ini termasuk tekanan konstan titik embun -20°C/-5°F atau -40°C/-40°F sebagai standar.Titik embun tekanan juga dapat disesuaikan untuk perubahan musiman atau aplikasi.

2, Desain manifold / katup unik
• Diameter pipa yang besar meminimalkan penurunan tekanan untuk penghematan energi tingkat lanjut.
• Katup 3/2 yang dioperasikan secara elektronik mengurangi risiko kerusakan dan menawarkan kontrol yang andal selama fluktuasi aliran udara.Dengan desain baru ini, pergantian kapal beroperasi tanpa henti bahkan dalam kondisi yang sulit.

• Bukaan servis memastikan servis yang mudah dari bagian yang bergerak dari sistem katup.
• Desain saringan pintar meminimalkan penurunan tekanan, waktu regenerasi, dan konsumsi energi.Teknologi “swirl” memastikan distribusi aliran udara yang optimal dan mengurangi keausan pengering.

3,Sistem kontrol dan pemantauan canggih

• Tampilan 4 baris dalam 23 bahasa.
• Alarm servis dan relai alarm umum.
• Memantau semua parameter untuk memastikan keandalan maksimum.
• Memungkinkan sinkronisasi dengan kompresor, menghidupkan/mematikan saat kompresor menyala.
• Indikasi layanan (4.000, 8.000 dan 40.000 jam) dan peringatan.
• Sensor titik embun tekanan opsional untuk Dew Point Dependent Switching.

4, Layanan dan ramah perawatan
• Tas pengering memungkinkan penggantian cepat tanpa menumpahkan bahan penyerap.
• Pegas menutupi kantong untuk mencegah kerusakan akibat pergerakan pengering karena denyut tekanan.5 Filter terpasang
• Pra-filter PD yang tahan lama mencegah kontaminasi oli untuk meningkatkan masa pakai pengering dan disertakan untuk pemasangan di pipa udara.
• After-filter DDp melindungi airnet dari debu pengering dan kontaminasi jaringan dan disertakan untuk pemasangan di pipa udara.
• Untuk dipasang di pipa udara.
• Mudah dirakit dan dirawat.

6 , Set pembersih nosel
Menawarkan fleksibilitas dalam mengoptimalkan tekanan regenerasi untuk konsumsi udara pembersihan terendah.Standar adalah 7 bar;Nosel 4 dan 10 batang tersedia sebagai bagian terpisah.

7, Opsi lanjutan
• Sensor titik embun tekanan diperlukan untuk Dew Point Dependent Switching.

• Kit pemasangan di dinding.

Spesifikasi teknis

Kondisi referensi BD + : Data kinerja per ISO 7183:2007.
Suhu saluran masuk udara kompresor: 35°C/100°F.
Kelembaban relatif saluran masuk: 100%.
Kondisi referensi BD + ZP (Zero Purge):
Data kinerja per ISO 7183:2007.
Suhu udara sekitar: 25°C/77°F.
Kelembaban relatif udara sekitar: 60%
